дождевальные машины

Многоопорная широкозахватная дождевальная машина «Фрегат».

дождева́льные маши́ны и установки, служат для полива дождеванием сельскохозяйственных культур. По конструктивным признакам, определяющим технологический процесс полива, выделяют следующие основные типы дождевальной техники: многоопорные широкозахватные Д. м., двухконсольные Д. м., дальнеструйные Д. м., дождевальные установки, стационарные дождевальные системы. Рабочие органы, обеспечивающие создание дождевальных струи и распад их на капли, — дождевальные насадки и аппараты. По дальности полета капель они подразделяются на короткоструйные насадки (5—8 м), среднеструйные (15—35 м) и дальнеструйные аппараты (40—80 м и более). Короткоструйные насадки не имеют движущихся частей и создают веерообразный поток воды. Среднеструйные аппараты, работающие при напорах 1,5—5 атм. (0,15—0,5 Мпа) с расходом воды до 7—8 л/с, и дальнеструйные, работающие при напорах 4—10 атм. (свыше 0,5 МПа), создают одну или несколько круглых струй. При поливе ствол аппарата вращается, обеспечивая угловое перемещение струи и орошение круговой площади. Многоопорная широкозахватная Д. м. «Фрегат» — напорный трубопровод, установленный на опорах и снабжённый среднеструйными дождевальными аппаратами. Трубопровод движется по кругу относительно неподвижного гидранта, Самодвижущиеся опоры оснащены гидроприводом с системой регулирования скорости движения и автоматикой, обеспечивающей поддержание прямолинейности трубопровода. За один оборот Д. м. обеспечивает требуемую поливную норму, Д. м. ДФ-120 «Днепр» самоходная с электроприводом от передвижной навесной электростанции для чего каждая опорная тележка снабжена электромотором-редуктором. Полив осуществляется позиционно с забором воды от гидранта закрытой оросительной сети. От гидранта к гидранту Д. м. перемещается фронтально. Д. м. «Кубань» самоходная, фронтального действия с электроприводом от передвижной электростанции. Полив осуществляется в движении с забором воды из открытого канала. Ширина захвата 800 м. У Д. м. ДКШ-64 «Волжанка» вместо тележек используются колёса, насаженные на трубопровод как на ось. Двухконсольная Д. м. ДДА-100МА — пространственная ферма с открылками и короткоструйными насадками, смонтированная на тракторе ДТ-75М. Снабжена насосной установкой с приводом от вала отбора мощности трактора. При поливе Д. м. движется вдоль канала, забирая из него воду и подавая её по водопроводящему поясу двухконсольной фермы к дождевальным насадкам. Ширина поливной полосы 120 м. Дальнеструйные Д. м. навесные (на трактор), подразделяются на Д. м. позиционного и фронтального полива. Д. м. позиционного полива ДДН-100 — насос-редуктор, смонтированный на раме. На напорном патрубке насоса располагается дальнеструйный дождевальный аппарат. Вода из оросителя забирается насосом, подаётся во вращающийся ствол аппарата и орошает круговую площадь. Фронтальные дальнеструйные Д. м. работают в движении, создавая 2 струи, перемещающиеся фронтально. Дождевальные установки в отличие от Д. м, самостоятельно передвигаться не могут и представляют быстроразборный переносной или перемещаемый в сборе трубопровод, снабжённый средне- или дальнеструйными аппаратами. Стационарные дождевальные системы — уложенные под пахотный слой напорные трубопроводы с выходящими на поверхность гидрантами, к которым присоединяют дальне- или среднеструйные аппараты.

Литература:
См. литературу при статье Дождевание.

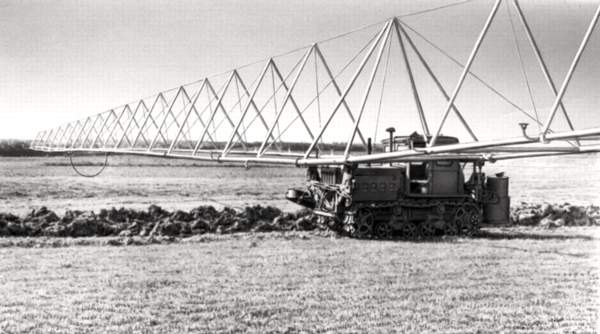

Двухконсольная дождевальная машина ДДА-100МА.

Дальнеструйная дождевальная машина ДДН-100.
